一、引言

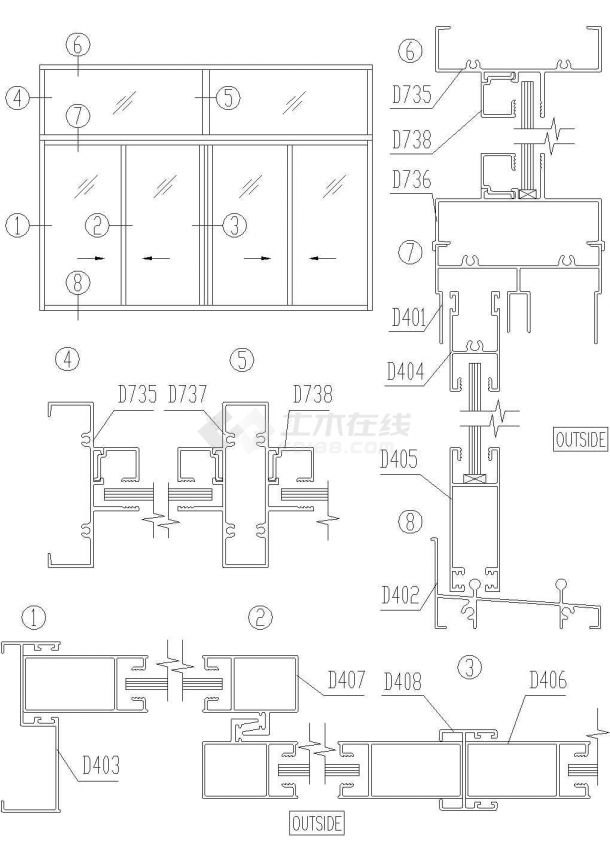

金属门窗作为建筑外围护结构的重要组成部分，其结构节点的设计合理性与施工质量直接关系到门窗的气密性、水密性、抗风压性能及整体耐久性。依托土木在线平台共享的“30套金属门窗结构节点建筑设计施工图”，本文系统梳理金属门窗工程中典型节点的设计逻辑与施工控制要点，为工程实践提供参考。

二、金属门窗结构节点设计基本原则

2.1 结构安全优先

金属门窗节点设计须首先满足抗风压、地震作用及温度变形等力学要求。节点详图中应明确型材壁厚、连接件规格、紧固件间距及锚固深度，确保在极端工况下门窗系统不发生结构性破坏。例如，铝合金门窗主受力杆件连接节点需采用不锈钢螺钉或专用连接件，螺钉间距不宜大于300mm，且距端部不大于100mm。

2.2 等压腔与排水构造

水密性设计是金属门窗节点详图的核心内容之一。通用节点中典型做法为设置等压腔与阶梯式排水通道：在窗框下槛设置排水孔（间距≤600mm），并在外侧设置挡水板与披水条，形成“雨幕等压”原理，有效防止雨水在大风压下的毛细渗透。

2.3 热工与隔声节点处理

针对节能要求，节点详图应明确隔热断桥处理方式及密封胶条设置位置。断桥铝型材的隔热条宽度应与整窗传热系数要求匹配，节点中宜采用三道密封构造（外侧胶条、中间等压胶条、内侧胶条），兼顾气密性与隔声性能。

三、典型通用节点详图解析

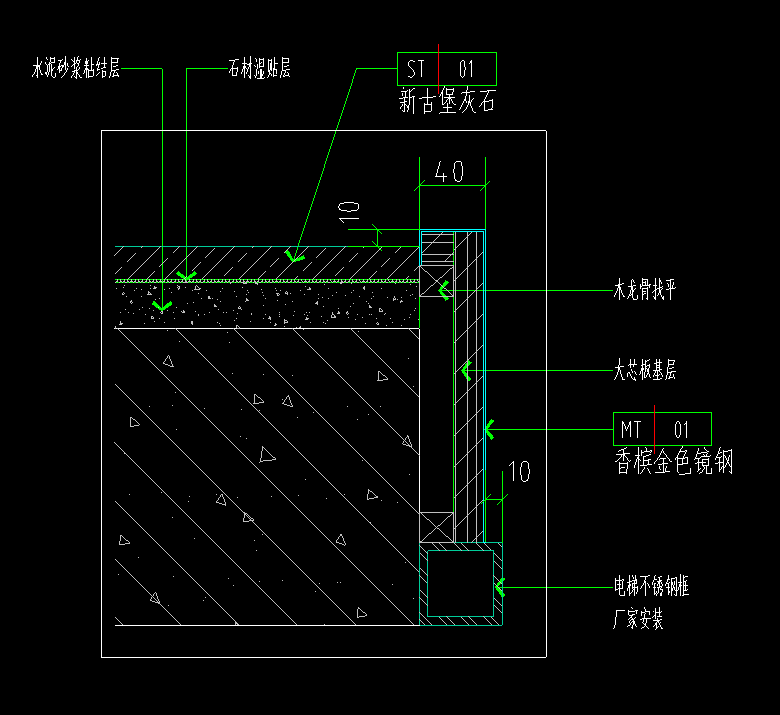

3.1 边框与墙体连接节点

该节点为最常见的结构节点，详图通常表达：窗框通过固定片（或膨胀螺栓）与墙体连接，固定片间距≤500mm，距角部≤180mm；窗框与洞口间隙采用聚氨酯发泡填充，外侧留槽打注耐候密封胶，胶缝宽度宜为8~12mm，厚度不小于6mm。施工中须注意发泡剂填充饱满、密封胶与基层粘结牢固。

3.2 中梃连接节点

中梃与边框的连接节点应表达横向与竖向型材的机械连接方式及增强措施。通用详图中常采用专用中梃连接件加不锈钢螺钉固定，连接件长度不小于50mm；对于大跨度中梃，须设置加强钢衬或采用加强型材，并在节点图中注明钢衬规格与插入深度。

3.3 拼接与转角节点

门窗转角及多樘拼接部位宜设置专用转角拼接料，并在内侧加设连接件。节点详图中须明确拼接处的密封处理：室外侧打注耐候胶，室内侧设置密封胶条或打注密封胶，防止空气与水分从拼接缝渗透。

3.4 五金件安装节点

五金件（执手、合页、传动器、锁点等）的安装节点关乎门窗使用安全与寿命。详图中应表明五金件安装槽口尺寸、螺钉规格及安装位置，并强调锁点与锁座的对应关系及间距（通常≤800mm），确保多点锁闭系统的可靠啮合。

四、金属门窗工程施工关键控制点

4.1 洞口复核与基层处理

安装前须对洞口尺寸、垂直度、平整度进行复核，偏差应满足规范要求（一般洞口宽度与高度偏差不超过±10mm，垂直度偏差不超过5mm）。洞口基层应坚实、平整，对空鼓、裂缝部位须进行修补处理。

4.2 安装定位与临时固定

按设计图纸放线定位，保证门窗框的进出位与水平垂直度。临时固定可采用木楔或专用支撑，随后安装固定片或膨胀螺栓进行正式固定。固定顺序宜为先上后下、先两边后中间，避免框体变形。

4.3 填缝与密封施工

发泡填充前应清除缝内浮灰，并适当喷水湿润；发泡剂应连续填充饱满，固化后切除多余部分，不得掏挖。密封胶施工须在洁净干燥的基层上进行，胶缝应连续、饱满、无气泡、无开裂，室外胶缝宜采用中性硅酮耐候胶。

4.4 五金调试与成品保护

五金件安装后应进行开启、锁闭调试，确保手感顺畅、锁点啮合到位。施工过程中对门窗框/扇应采取贴膜或硬质护角保护，避免踩踏、磕碰；装修完毕后撕除保护膜，并做最终清洗与调试。
